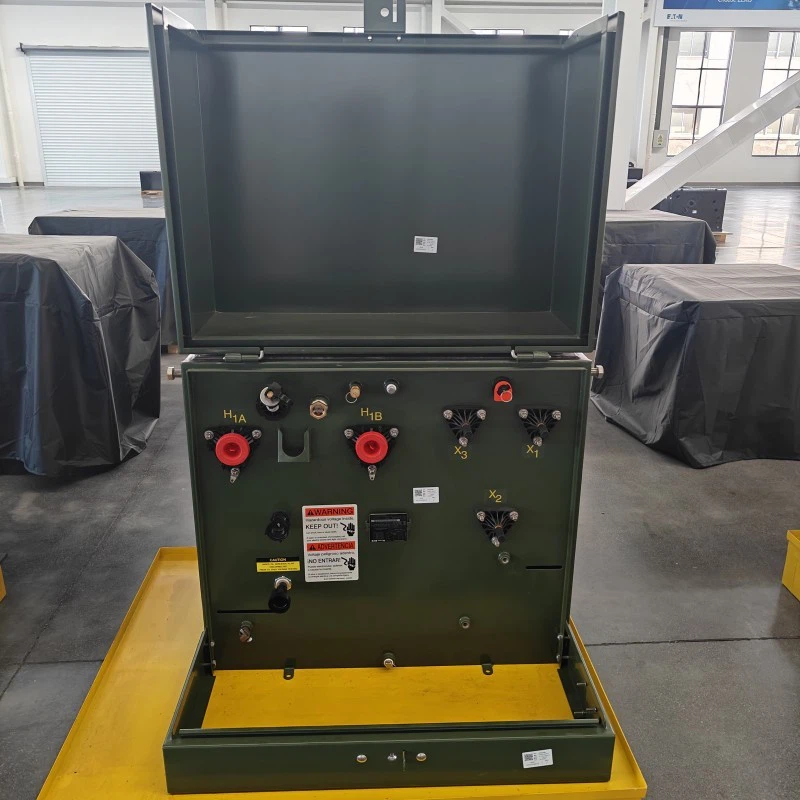

Jednofázový transformátor montovaný na podložku (SPMVT) je typ transformátoru, který je navržen k instalaci na betonovou podložku nebo malou plošinu na úrovni země. Tento typ transformátoru se běžně používá v městských a průmyslových oblastech pro efektivní distribuci energie.
Ryan může zákazníkům poskytnout přizpůsobená řešení, která splňují různé požadavky na napájení a scénáře. Naše jednofázové transformátory s podložkou splňují mezinárodní normy a certifikace a naše procesy kontroly kvality a inspekce také zajišťují kvalitu a spolehlivost našich produktů.
Kapacita: 15-250kVA
Primární napětí: 34,5kV-19,92kV, 24,94kV-14,4kV, 13,8kV-7,957kV, 13,2kV-7,62kV, 12,47kV-7,2kV nebo jiné
Sekundární napětí: 120-240V, 240-480V, 347/600V nebo jiné
ROZSAH VN: 2x2,5 % nebo jiné
BIL : 30V-150V
Volitelné funkce a příslušenství
•Široký výběr konstrukčních efektivností pro splnění specifických zákaznických aplikací a nových minimálních požadavků DOE
• Vysokonapěťový-přepínač odboček bez zátěže
• Dvojité vysoké{0}}napěťové hodnocení (není k dispozici s kohoutky)
• Kompletní nádrž a skříň z nerezové oceli nebo kombinace komponentů s měkkou ocelí a nerezovou ocelí
• Vysoké-napěťové, zátěžové-přerušení ve 2 polohách nebo přepínač sekcí
•Více možností a kombinací pojistek, včetně vnitřní a vnější vytlačovací pojistky v sérii s izolačním článkem nebo pojistkou omezující částečný rozsah proudu
• Nízkonapěťový jistič
• Pod lapačem oleje
• Vypouštěcí ventil s odběrovým zařízením
• Podržte-zarážky
• Konektory pro zemnicí podložky
• Šablony a štítky dle potřeb zákazníka
Testy
Všechny transformátory jsou testovány v přísném souladu s nejnovější revizí příslušných ANSI®, IEEE®, NEMA a RUS se zkušebními zprávami dostupnými podle sériového čísla transformátoru.
Rutinní testy jsou:
• Polarita a fázový vztah
• Odolnost
• Žádné-ztráty při zatížení a budící proud
• Ztráty zátěže a impedance
• Použité napětí
• Indukované napětí
• Plný vlnový impuls
• Poměrový test
• Zkouška těsnosti
Typy transformátorů s jednofázovou podložkou
Mini-podložka (ANSI typ II)
Transformátory Ryan's Mini-Pad jsou navrženy pro jednofázové-aplikace v obytných podzemích, kde je důležitá estetika a velikost. Splňují všechny příslušné požadavky normy ANSI C57.12.25 Typ II pro konfiguraci křížových kabelů. Transformátory jsou vybaveny dvěma primárními-obvody se smyčkovým napájením. Jmenovité hodnoty jsou 10 kVA až 167 kVA jednofázový{10}}, 34,5 kV GrdY a nižší. Jsou nabízeny standardní jmenovité napětí i duální napětí.
Maxi-podložka (ANSI typ I)
Ryan's Maxi-Pad transformátory nabízejí stejné funkce odolné proti neoprávněné manipulaci{1}}a přístupnost jako Mini-Pad transformátor, přičemž umožňují konfiguraci přímého kabelu s pouze malým zvýšením výšky. Maxi-podložka je k dispozici
v 10 kVA až 167 kVA se stejným širokým rozsahem napětí a volitelným příslušenstvím jako Mini-Pad. Tento produkt splňuje požadavky normy ANSI C57.12.25 Type I.
